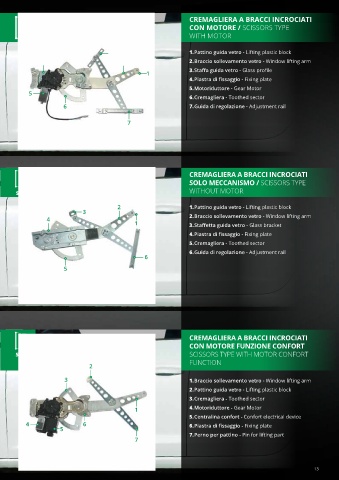

CREMAGLIERA A BRACCI INCROCIATI
CON MOTORE / SCISSORS TYPE
WITH MOTOR
3 1. Pattino guida vetro - Lifting plastic block
4 2 2. Braccio sollevamento vetro - Window lifting arm
3. Staffa guida vetro - Glass profile
1
4. Piastra di fissaggio - Fixing plate
5. Motoriduttore - Gear Motor
5
6. Cremagliera - Toothed sector
6 7. Guida di regolazione - Adjustment rail
7
CREMAGLIERA A BRACCI INCROCIATI
SOLO MECCANISMO / SCISSORS TYPE
WITHOUT MOTOR
2 1. Pattino guida vetro - Lifting plastic block
3
4 2. Braccio sollevamento vetro - Window lifting arm
1 3. Staffetta guida vetro - Glass bracket
4. Piastra di fissaggio - Fixing plate
5. Cremagliera - Toothed sector
6. Guida di regolazione - Adjustment rail
6
5
CREMAGLIERA A BRACCI INCROCIATI
CON MOTORE FUNZIONE CONFORT
SCISSORS TYPE WITH MOTOR CONFORT
FUNCTION
2
3 1. Braccio sollevamento vetro - Window lifting arm
2. Pattino guida vetro - Lifting plastic block
3. Cremagliera - Toothed sector
1 4. Motoriduttore - Gear Motor
5. Centralina confort - Confort electrical device
4 6 6. Piastra di fissaggio - Fixing plate
5
7. Perno per pattino - Pin for lifting part
7
