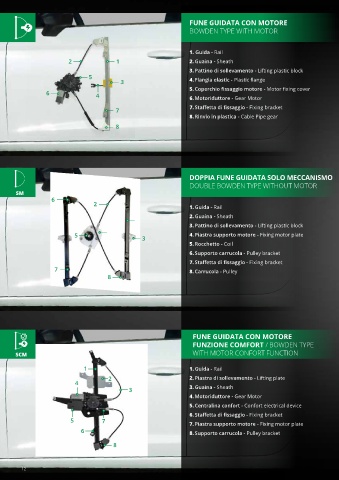

FUNE GUIDATA CON MOTORE
BOWDEN TYPE WITH MOTOR

1. Guida - Rail
2 1 2. Guaina - Sheath
3. Pattino di sollevamento - Lifting plastic block
5 4. Flangia elastic - Plastic flange
3
5. Coperchio fissaggio motore - Motor fixing cover
6 4 6. Motoriduttore - Gear Motor

7. Staffetta di fissaggio - Fixing bracket
7
8. Rinvio in plastica - Cable Pipe gear
8

DOPPIA FUNE GUIDATA SOLO MECCANISMO
DOUBLE BOWDEN TYPE WITHOUT MOTOR

6
2
1. Guida - Rail
2. Guaina - Sheath
1
3. Pattino di sollevamento - Lifting plastic block
5 4 4. Piastra supporto motore - Fixing motor plate
3
5. Rocchetto - Coil
6. Supporto carrucola - Pulley bracket
7. Staffetta di fissaggio - Fixing bracket
7 8. Carrucola - Pulley
8

FUNE GUIDATA CON MOTORE
FUNZIONE COMFORT / BOWDEN TYPE
WITH MOTOR CONFORT FUNCTION

1 1. Guida - Rail
2 2. Piastra di sollevamento - Lifting plate
4
3 3. Guaina - Sheath
4. Motoriduttore - Gear Motor
5. Centralina confort - Confort electrical device
6. Staffetta di fissaggio - Fixing bracket
5 7 7. Piastra supporto motore - Fixing motor plate

6 8. Supporto carrucola - Pulley bracket

8
